Uchycení kamery k 3D tiskárně

Jak nastavit správně kameru k 3D tiskárně? Jak ji umístit tak, aby vyhovovala vašim požadavkům? To si popíšeme v tomto článku, i včetně toho jaké kamery jsou vhodné a jakým stylem vyřešit přenos obrazu.

Zaprvé je nutné si určit k jakému účelu má kamera sloužit, od toho se poté bude odvíjet typ i způsob uchycení. Nejčastější použití jsou dvě, vytvoření timelapsu nebo pouze vzdálená kontrola tisku. Nutno říct, že na typu kamery skoro nezáleží, pokud už máte jakoukoli USB kameru můžete ji bez problému použít, toto rozdělení je vhodné pro ty kteří se rozhodují, jakou kameru pořídit.

Způsoby uchycení kamery

Na výběr kamery se dostaneme v druhé polovině článku, prvně si projdeme možnosti a způsoby uchycení.

Pokud máte kolem tiskárny, která leží například na stole, hodně prostoru můžete kameru postavit na tripod, nebo jiný stojánek před tiskárnu. Osobně toto řešení nepreferuji, protože je celkově méně elegantní, když vám od kamery před tiskárnou vedou kabely a také je kamera více náchylná na posunutí nebo poškození, když se manipuluje kolem tiskárny.

Kamera u 3D tiskárny

Druhou a i mnou používanou možností je uchytit kameru přímo na tiskárnu, nejlepší řešení z mého pohledu je vytisknout si (jsme přeci jen 3d tiskaři :D) držák na míru kamery i tiskárny. Nejenže vytištěné příslušenství k tiskárně dokonale ladí, je to také nejekonomičtější varianta, mnohdy totiž držáky nebo tripody mohou vyjít na srovnatelnou cenu jako samotná kamera.

Někdy to bude chtít trochu víc práce, ale pokud máte tiskárnu, která je poměrně rozšířená (Ender, Prusa, BambuLab) bude pro vás jednoduché na Printables nebo Thingiverse najít držák na kameru, ať už konkrétní nebo univerzální například se závitem nebo uchycení klipem.

Držák na Raspberry Pi kameru na Ender 5 od uživatele nitrocubane

Já sám už nějakou dobu používám kamery na tiskárnách a to zejména z důvodu vzdálené kontroly tiskárny. Protože jsem hledal řešení hlavně na již zmíněné vzdálené ovládání a ne pouze kamery skončil jsem s Karmen Pillem, který má s sebou podobně zvaný software Karmen Cloud na ovládání několika tiskáren najednou. Potěšilo mně i že bylo vyřešené i uchycení Pillu k tiskárně. Na Printables je hned několik oficiálních i neoficiálních modelů na různé tiskárny i z různého pohledu na tiskovou desku.

Umístění kamery

Na základě vašich preferencí a využití jsou prakticky dvě řešení. Každé z nich má své plusy i mínusy a ve finále zaleží jen na tom co od kamery požadujete.

Prvním je uchycení kamery přímo na tiskovou podložku, případně její pohybující se konstrukci. Uchycením kamery tímto způsobem docílíte ostřejšího obrazu, protože kameru bude neustále stejně daleko od tištěného objektu, zároveň ale musíme dbát na hmotnost, při použití těžších kamer, jako jsou akční kamery nebo větší web kamery, může dojít ke zpomalování pohybů desky a kazit tak samotné tisky. Dále je potřeba si dát pozor na zapojení kabelů do kamery, aby se při pohybu deskou samovolně nevypojili. Tato metoda je vhodná pokud chcete kvalitní videa a máte k dispozici lehčí kameru.

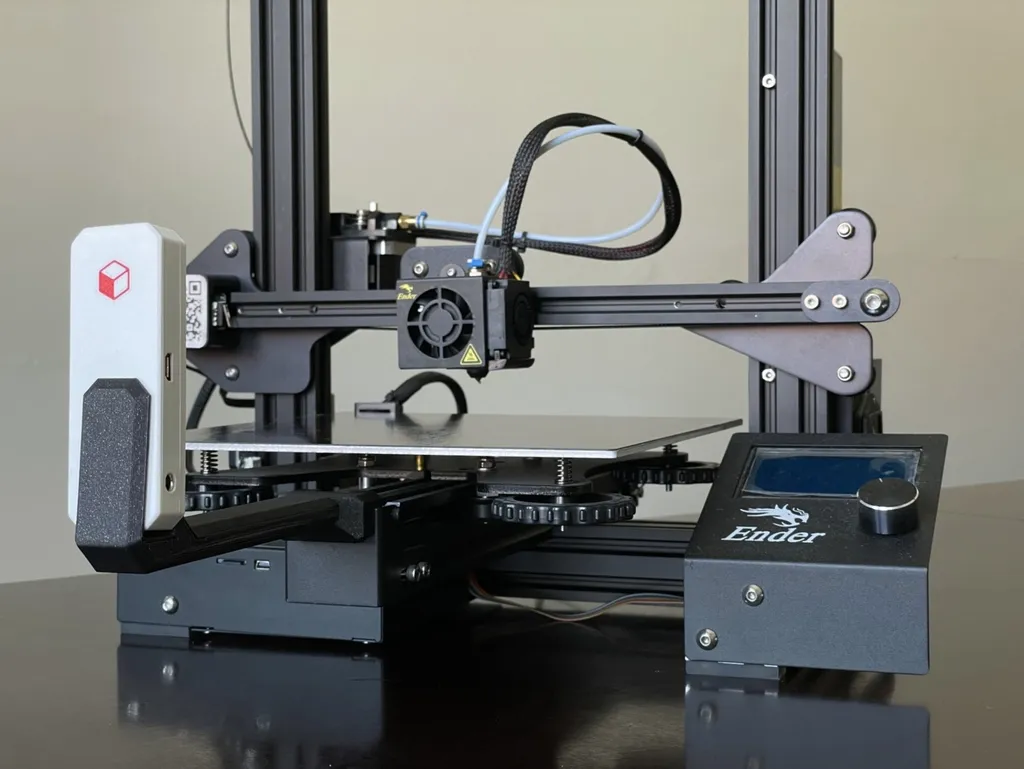

Uchycení na pohyblivé tiskové podložce

Druhým je uchycení kamery mimo pohyblivé části, tedy na pevnou konstrukci tiskárny nebo úplně mimo ni. Tímto může dojít k rozostření v průběhu natáčení videa, při pořizování pouze fotografií na tvorbu timelapsu to ale nemá vliv (doporučuji použít software na automatické odsunutí tiskové hlavy při pořizování fotografií).

Uchycení na nepohyblivé části tiskárny

Výběr kamery

Dostáváme se k výběru kamery, přičemž v tomto ohledu je hlavní cena, i když se to tak nemusí zdát pro vzdálené ovládání bohatě stačí i rozlišení 360p nebo 720p. Full HD neboli 1080p je vhodné spíše pro kvalitnější timelapsy ale jakékoli vyšší hodnoty jsou často zbytečné.

Důležité při natáčení timelapsů je hlavně zachování dobrých světelných podmínek. Není od věci si i na tiskárnu nebo kolem ní nainstalovat led pásky. Nebo jiným způsobem zajistit dostatek přísunu světla k senzoru kamery, aby se předešlo zrnění obrazu a špatné viditelnosti.

Použít se dá jakákoli webkamera, které je schopná být připojená přes USB, nebo sama zvládne timelapse nahrávat. Vhodná je například i Raspberry Pi kamera (vhodná spíše pro makery), nebo Creality Nebula (kompatibilní pouze s některými Creality tiskárnami). Cena těchto kamer i běžných webkamer se pohybuje mezi třemi sty až sedmi sty korun.

Nahrávat pak lze buď do připojeného počítače, integrované SD karty (pokud takovou možnost kamera nabízí - například akční kamery), nebo jiného zařízení jako je Raspberry Pi a podobné. Případně lze pořídit all-in-one systém jako je Karmen Pill, který obsahuje i rozšířené možnosti a má vše v sobě zabudované, je také ale v dražší cenové kategorii.
